凈化鋁材安裝操作指南:
1.目的:設立生產標準規范,使多層板層壓得以正常操作。
2.范圍:適用于層壓凈化房的生產人員。
3.權責
生產部:負責日常操作和工藝參數及條件的保持實施;
生技部:負責生產工藝之制定,并為生產中出現的問題提供技術支援;
設備部:負責生產設備的維修和保養;
品質部:負責對生產操作進行監督和設備保養狀況進行查核。
4.定義:層壓是借助半固化片(俗稱:PP片)把各層線路薄板粘結成整體,使其成為四層板、六層板、八層板等更多層次板的一種手段。
5.作業內容
流程:進板→開P片→疊板→鉚合→預疊→開銅箔→排板→出板

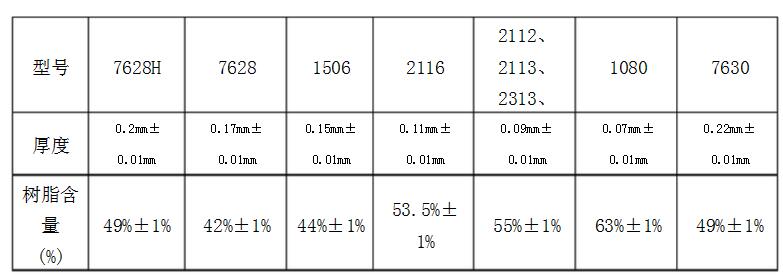

裁切半固化片: 5.2.1半固化片(Prepreg)又稱玻璃布、纖維布等,簡稱:PP片;
PP的規格:整卷PP寬度為49.5inch,長度為125yds或150m不等。 在裁切PP時,應隨時檢查有無PP絲嵌出,若有則需對切刀或刀片進行返磨或更換。
橫直料的對應:裁切好的PP片方向必須與內層板的方向一致。橫料PP片要用油性筆在短邊畫 一標記。以便預疊員區分,不致用錯橫、直料造成板曲報廢;
根據不同打釘厚度的板,選用相應規格的鉚釘:
、 3.175×1.8~2.2mm適用于打釘厚度為0.7~1.0mm的板;
② 3.175×2.5~2.7mm適用于打釘厚度為1.1~1.4mm的板;
③ 3.175×2.8~3.0mm適用于打釘厚度為1.5~1.8mm的板;
、 3.175×3.2~3.5mm適用于打釘厚度為2.0~2.2mm的板;
、 3.175×3.6~4.0mm適用于打釘厚度為2.4~2.6mm的板;
、 3.175×4.2~4.5mm適用于打釘厚度為2.8~3.0mm的板;
、 3.175×4.8~5.0mm適用于打釘厚度為3.2~3.5mm的板;
、 3.175×5.2~5.5mm適用于打釘厚度為3.6~4.0mm的板;
常見銅箔型號及厚度:HOZ(0.0175mm)、1OZ(0.035mm)、2OZ(0.07mm)、3OZ(0.105mm)等等。
疊板:疊板是將預疊好的板與銅箔組合在一起疊在鋼板上的過程
